Que signifie "services de lecture cyclique actifs" sur l'unité de canal?

Date: 21.03.2000

L'auteur, ainsi que les membres du Club des Utilisateurs de WinCC® déclinent toute responsabilité sur les scripts, leurs contenus; et plus généralement sur les informations diffusés dans la totalité des pages du site.

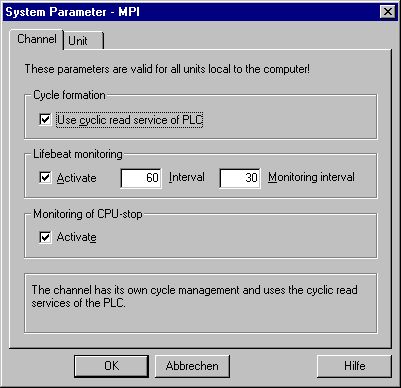

Dans votre WinCC-Projekt vous définissez une liaison vers un S7. Sur l'unité de canal, par ex MPI, qui supporte le protocole choisi, vous activez la Checkbox "services de lecture cyclique actifs".

Tous les S7 supportent des services de lecture cycliques. Services de lecture cycliques signifie, qu'au moment choisit (par ex appel d'image) les variables sont signalées à l'automate puis que celui-ci envoie ces variables sans qu'on le lui demande à WinCC .

La quantité de services de lecture cycliques dépend de la CPU utilisée:

CPU

services de lecture cycliques

CPU 318, 412, 414, 612, 614

16

CPU 416, 417, 616

32

Par Cycle il est utilisé minimum un service de lecture cyclique.

La taille PDU- limite la quantité de variables, qui peuvent être envoyées par service de lecture cyclique (Header + Header par Variable), c est à dire qu'il peut être utilisé plus d'un service de lecture cyclique pour un cycle.

Taille PDU- des CPUs avec des protocoles différents:

Protocoles

CPU

Taille PDU-

Taille de Header

MPI

CPU 300/400

240 Bytes

17 Bytes par domaine de données

Profibus

CPU 300/400

240 Bytes

17 Bytes par domaine de données

Industrial Ethernet

CPU 300

240 Bytes

17 Bytes par domaine de données

Industrial Ethernet

CPU 400

480 Bytes

17 Bytes par domaine de données
