Rubrique :Communication
WinCC communique via Industrial-Ethernet avec un automate S5. Comment peut-on accéder, dans ce cas, à des variables binaires?

Date: 24.03.2000

L'auteur, ainsi que les membres du Club des Utilisateurs de WinCC® déclinent toute responsabilité sur les scripts, leurs contenus; et plus généralement sur les informations diffusés dans la totalité des pages du site.

Vous utilisez une communication Industrial-Ethernet entre un WinCC et un automate S5. Vous déclarez à l'intérieur de cette liaison une variable binaire à laquelle vous voulez accéder. Pour pouvoir y accéder également en écriture, procédez de la manière suivante :

  1. Ouvrez un projet WinCC.
  2. Dans la Gestion des variables, insérez le pilote "SIMATIC S5 Ethernet Layer4".
  3. Insérez une nouvelle liaison.
  4. Les SAP de la liaison doivent correspondre avec les SAP de votre programme STEP5.
  5. Insérez une nouvelle variable binaire.
  6. Vous devez définir les adresses des variables en deux étapes :

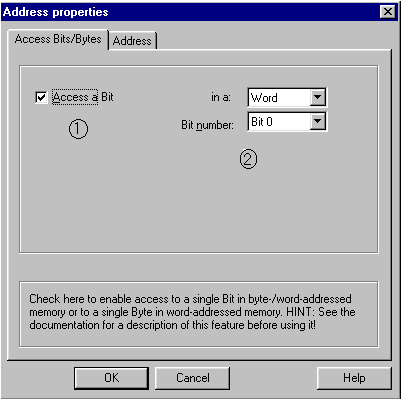

    Etape 1 :

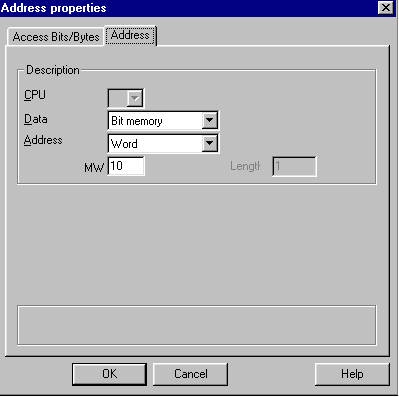

    Etape 2 :

  7. Vous pouvez alors accéder à cette variable binaire.
